一、光伏電站灰塵監測系統產品概述

光伏電站灰塵監測系統又稱光伏電站灰塵厚度監控系統、光伏電站灰塵監測儀，光伏電站灰塵監測系統是一種測量光伏電站現場電池組件光損率，監測積塵程度的設備，協助解決灰塵影響光伏電站發電效率的問題。太陽能組件玻璃上的污染物是快速影響光伏電站的主要問題之一，會降低發電效率和性價比。采用藍光污染物光閉環測量(OMBP)技術,可以很容易安裝到新建或現有的光伏陣列中，并集成到電站管理系統中。該裝置安裝在光伏板的框架上。通過連續測量玻璃上污染物帶來的傳輸損耗，從而計算出陽光到達太陽能組件的減少量。

通過測量污染物的比例(SR)，實時轉化為發電量的損失。這使運維人員知道污染物何時達到臨界點，并且已經有必要開始清洗程序。該產品不需要維護，只需在清洗周圍組件時以同樣的方式進行清洗。

因為大型光伏電站在整個園區中有不同的污染率，所以IEC 61724-1標準中要求多點測量。與傳統系統相比，在采購成本、安裝和維護成本要低得多，這使得它更加經濟，因此可以在需要的時間和地點計劃進行清理。

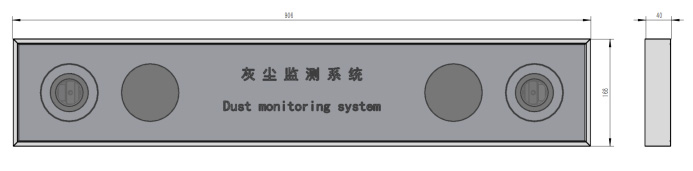

二、光伏電站灰塵監測系統產品外觀尺寸

三、光伏電站灰塵監測系統主要功能及特點

主要功能：灰塵監測系統，主要用于光伏設備的灰塵監測使用，幫助光伏設備做到灰塵的實時監控、遠程監控，在光伏板表面潔凈度不足時，提示用戶及時清理，用以降低能源損耗，提升發電效率。

產品特點：光伏電站灰塵監測系統配備高靈敏度傳感器，能夠準確監測光伏板表面的灰塵情況，具有防塵設計以及安裝簡便無需維護等特點，能夠在惡劣環境下穩定運行。

設備描述：光伏電站灰塵監測系統是一種用于監測光伏板表面灰塵覆蓋情況的設備，主要用于提高光伏發電效率和維護光伏系統，主要功能和產品特點使其成為光伏發電系統中重要的輔助設備，幫助用戶及時清潔光伏板，提高發電效率，延長光伏系統的使用壽命。

四、光伏電站灰塵監測系統技術參數

五、光伏電站灰塵監測系統使用說明

將設備按照接線說明連接，（除電源輸入和485通訊輸出端口外，其余端口外設已在出廠時連接好），接通12V電源后，即可使用主機或采集儀進行通訊。

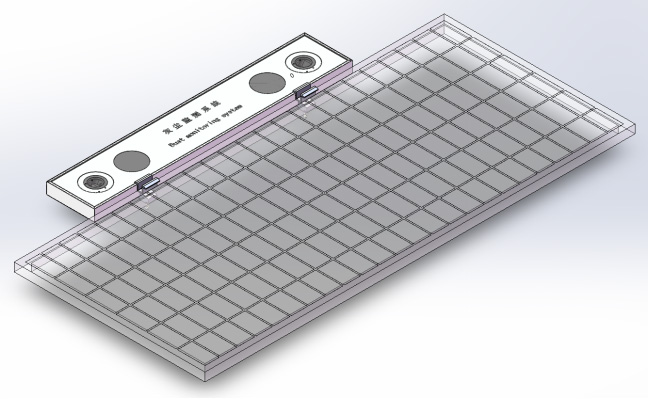

六、光伏電站灰塵監測系統設備安裝

安裝前準備：

灰塵監測系統設備，灰塵監測太陽能連接件A*4，灰塵監測太陽能連接件B*4，螺絲螺母M8*70套件*4。

安裝簡述：

該設備需要配合光伏板安裝，在做好安裝準備后，將灰塵監測設備與太陽能光伏板平行放置，設備玻璃面朝向太陽能板受光面，灰塵監測太陽能連接件A呈倒幾字形放置在太陽能板和灰塵監測系統設備中間底部放置灰塵監測太陽能連接件B，使用M8螺絲螺母穿透緊固，重復步驟多點固定安裝。
