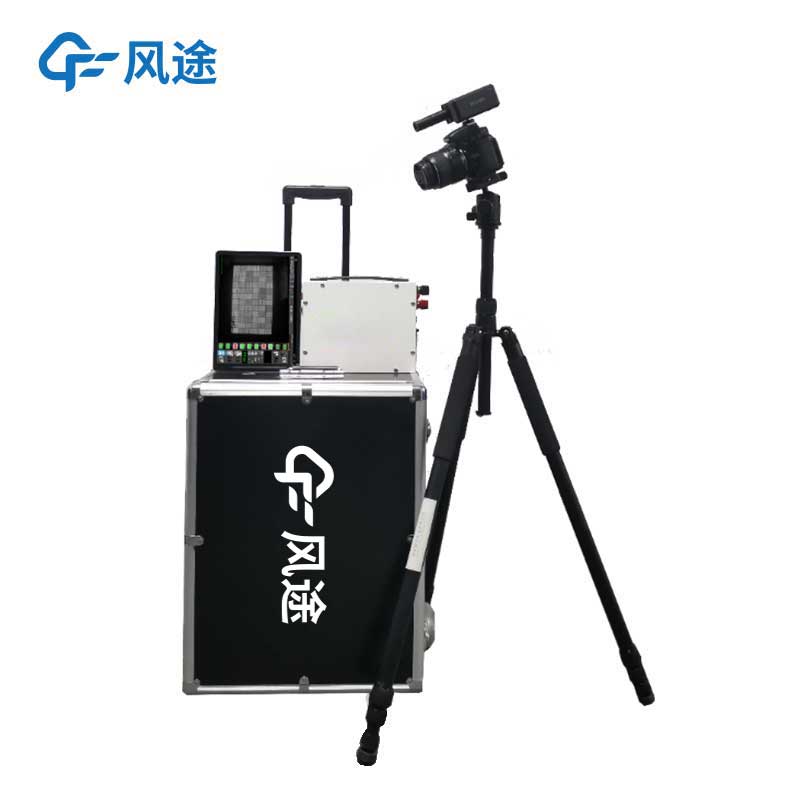

在太陽能產業中，光伏板質量影響發電效率，而組件EL測試儀是檢測光伏板質量的重要工具。

組件 EL 測試儀基于電致發光原理工作。給光伏板施加正向電壓時，板內半導體材料的電子與空穴復合釋放光子產生發光現象。完好光伏板發光均勻穩定，而隱裂、斷柵、黑斑等缺陷會導致對應區域發光異常，在成像中清晰呈現。

如何使用組件 EL 測試儀檢測？測試前做好相應的準備，測試儀需預熱 15 至 30 分鐘，通過標準樣品校準焦距、光學性能和線性度等參數。待檢光伏板表面需用軟布清潔，去除灰塵、污漬等，隨后平穩固定在測試臺上，處于相機視野中心且板面與鏡頭垂直。

測試環節要依據光伏板規格設置正向電壓，一般在幾伏到幾十伏之間。利用高靈敏度 CCD 相機捕捉光子并轉化為圖像，可調整曝光時間和增益等參數優化成像效果，需在黑暗環境中測試以避免外界光線干擾，白天需要在暗室中進行檢測。

然后是結果分析。不同的缺陷問題有不同的成像方式，比如隱裂在圖像中呈方向不定的黑線或差異線；斷柵表現為金屬柵線斷裂或不連續，斷裂處發光極弱；黑斑為局部發黑區域。發現缺陷后，輕微隱裂可嘗試膠水填充修復，少量邊緣斷柵可焊接修復，而大面積隱裂、多條關鍵斷柵及較大黑斑等嚴重缺陷的光伏板需報廢。

對同一批次光伏板可進行重復性測試，驗證結果一致性，若差異大需排查設備故障或流程問題。
